Хотим предложить Вашему вниманию краткий обзор блоков питания Golden Field по сравнению с аналогичными изделиями других производителей.

При покупке блока питания стоит задуматься, насколько важен этот узел для работы компьютера. Именно от него зависит стабильность работы всех компонентов, начиная с процессора и заканчивая сетевой картой. Выбрать блок питания для своего персонального компьютера непросто, так как на рынке присутствует множество товаров разных фирм. Кроме того, в последнее время в продаже можно часто встретить подделки изделий известных производителей. С учетом этого нам хотелось бы пояснить, на какие аспекты стоит обратить особенное внимание при выборе и покупке блока питания.

Во всех современных блоках питания, соответствующих стандарту ATX 2.0 (с дополнительным каналом +12 В), обязательно присутствуют разъёмы для питания жёсткиx дисков с интерфейсом Serial ATA. Уходит в прошлое использование переходников, но дополнительный питающий разъём для графических карт стандарта PCI Express присутствует не всегда — всё зависит от конкретного производителя.

Основные узлы импульсного источника питания – входной фильтр и выпрямитель, корректор коэффициента мощности, ШИМ-контроллер преобразователя, силовые ключи, выходной трансформатор, выходные выпрямители и фильтры, система охлаждения, выходные разъёмы.

Заглянём внутрь блоков питания Golden Field и посмотрим на их основные характеристики.

Ряд блоков питания представлен моделями Golden Field S460-400W, Golden Field S490-440W, Golden Field SH500-450W, Golden Field S560-500W, Golden Field SH700-650W, Golden Field SH110-1000W, дающими широкий выбор мощностей, ассортимент соединительных разъёмов для любых целей.

По сравнению с аналогичными изделиями базовой серии некоторых производителей мы видим, что все внутренние компоненты на монтажной плате аккуратно распаяны. Дросселя и фильтры стоят на своих местах, а не заменены перемычками, которые часто можно увидеть в дешёвых конструкциях (кстати, многие покупатели не уделяют этому моменту должного внимания, а ведь это обязательное требование при сертификации блока в системах CE и TUV). Кроме того, особенно нагревающиеся элементы расположены на достаточном расстоянии друг от друга, что способствует равномерному распределению и забору вентилятором тепла, выделяемого блоком питания.

В блоках питания Golden Field применяются высокотемпературные электролитические конденсаторы, рассчитанные на температуру 105°С. Все транзисторы аккуратно посажены на радиаторы через термопрокладку. Сами радиаторы из толстого листового алюминия с гребенчатой верхней частью обеспечивают хорошее охлаждение и штатный тепловой режим транзисторов и диодов. Задняя панель блоков питания имеет вентиляционную решетку с шестигранными ячейками, создающую наименьшее сопротивление воздушному потоку.

В блоках S460-400W, S490-440W применены 12-см, а начиная с SH500-450W – 14-см малошумящие вентиляторы. Начиная с блока SH700-650W, вентиляторы установлены на двух шарикоподшипниках (ball bearing), вдобавок в модели SH700-650W имеется светодиодная подсветка вентилятора.

В отличие от дешёвых изделий других производителей, младшие модели блоков питания Golden Field оснащены пассивным корректором коэффициента мощности (PFC), который представляет собой дроссель сравнительно большой индуктивности, включенный в сеть последовательно с блоком питания. Он несколько сглаживает импульсы потребляемого тока, растягивая их во времени. Типичный коэффициент мощности БП с пассивным PFC cоставляет около 0,75-0,8.

Выходные провода помещены в электростатический экранирующий чулок, что снижает наводимые помехи, облегчает сборку и разборку компьютера, защищает провода от механических повреждений.

В основе блоков S460-400W, S490-440W, SH500-450W, SH560-500W лежит современный надёжный ШИМ-контроллер SG6105, который обладает всеми видами защит и исключает повреждение материнской платы и других потребителей электропитания. Это и защита от повышенного и пониженного напряжений по выходам 3,3V, 5V, 12V, защита от пониженного напряжения -12V и -5V, защита от короткого замыкания в нагрузке и защита от превышения заданной мощности, формирование необходимых временных интервалов для сигналов PS-ON и PG. Надо отметить, что во многих конструкциях дешёвых блоков питания защитные цепи сделаны по упрощенной схеме или вообще отсутствуют. Что, в свою очередь, может привести к выходу из строя дорогостоящих компонентов компьютера - материнской платы, процессора, винчестеров.

Высокая степень интеграции контроллера и малое число внешних деталей повышают надёжность блоков питания, собранных на контроллере SG6105.

Кроме того, в микросхеме имеются два элемента 431 для создания стабилизаторов 3,3V и 5V stand-by.

Весь ряд блоков питания Golden Field ориентирован на формирование большой мощности по 12V выходу.

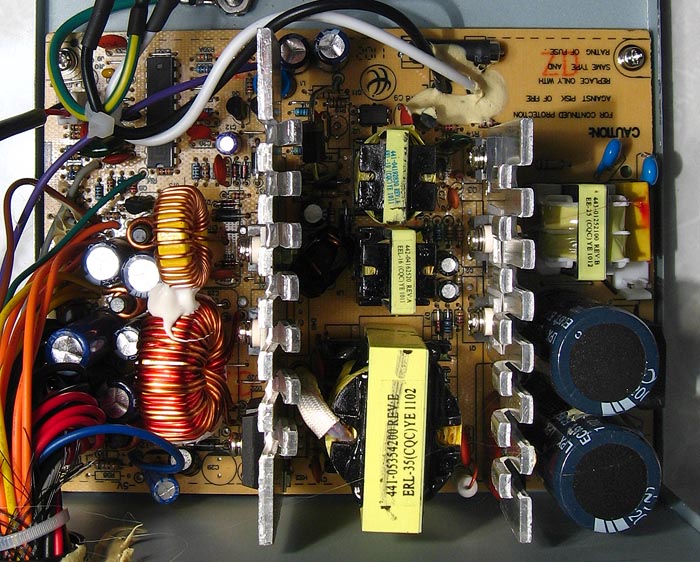

В БП S460-400W это 20А по 12V - 240 ватт.

Начиная с БП S490-440W появляются две линии по 12V: 12V1 и 12V2. В БП S490-440W увеличена мощность силовых транзисторов и диодов и поставлены две 16-амперные диодные сборки Шоттки в параллель по 12V, что повысило выходной ток и мощность по линиям 12V.

В блоке SH500-450W ещё больше увеличена мощность силовой части ( транзисторы 13009, корпус ТО-3) и установлены две включенные в параллель 20-амперные диодные сборки Шоттки по каналу 12V.

Для дальнейшего увеличения мощности в БП SH560-500W применён более мощный силовой трансформатор.

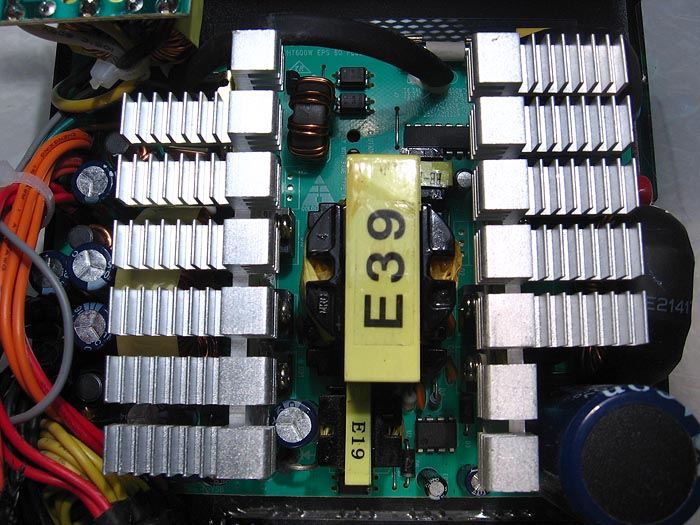

БП SH700-650W -это блок с повышенным коэффициентом полезного действия (не менее 80%), в котором применён активный корректор мощности (PFC – power factor corrector), что позволяет использовать блок в диапазоне ~110V-260V (автовольтаж), оптимизирует потребление электроэнергии и уменьшает бесполезно рассеиваемую реактивную мощность в питающей сети.

Помимо того, что активный PFC обеспечивает близкий к идеальному коэффициент мощности, так еще, в отличие от пассивного, он улучшает работу блока питания - он дополнительно стабилизирует входное напряжение основного стабилизатора блока – блок становится заметно менее чувствительным к пониженному сетевому напряжению.

Такие блоки питания имеют специфическую особенность – их эксплуатация совместно с дешёвыми ИБП, выдающими ступенчатый сигнал при работе от батарей может приводить к сбоям в работе компьютера, поэтому производители рекомендуют использовать в таких случаях ИБП класса Smart, всегда подающие на выход синусоидальный сигнал. Для блоков с пассивным PFC это требование не является обязательным, соответственно для защиты компьютерных систем начального и среднего класса будет достаточно оффлайнового ИБП класса Back-up.

Также использование активного PFC улучшает реакцию блока питания во время кратковременных (доли секунды) провалов сетевого напряжения – в такие моменты блок работает за счет энергии конденсаторов высоковольтного выпрямителя, эффективность использования которых увеличивается более чем в два раза. Ещё одним преимуществом использования активного PFC является более низкий уровень высокочастотных помех на выходных линиях, т.е. такие блоки рекомендуются для использования в ПК с периферией, предназначенной для работы с аналоговым аудио/видео материалом.

К безусловным плюсам блока питания можно отнести высокую стабильность выходных напряжений практически при любом изменении питающего напряжения из сети общего пользования. Значительную роль в выборе блока питания играет КПД. В нашем случае менее 20% энергии тратятся впустую, другими словами, превращаются в тепло, что соответствует стандарту энергосбережения 80 PLUS.

Силовая часть в блоке Golden Field SH700-650W собрана на мощных полевых транзисторах и современном ШИМ-контроллере SG6932.

В БП SH110-1000W имеется 4 линии по 12V, активный PFC-корректор, автовольтаж. Этот блок удовлетворит самых изысканных пользователей.

На рынке радиокомпонентов зачастую можно найти детали с одинаковой маркировкой, но разными характеристиками. Подделки силовых транзисторов и других дорогостоящих элементов – довольно распространенное явление. В свете этого стоит отметить, что во всех блоках Golden Field применяются только оригинальные сертифицированные радиокомпоненты известных фирм. Все блоки питания сертифицированы в системе УкрСЕПРО.

И наконец, значительным плюсом линейки блоков питания Golden Field является очень малая пульсация выходных напряжений, поскольку именно наличие большого значения переменного напряжения в выходных цепях блока питания медленно, но верно убивает дорогостоящие компоненты компьютеров. И, наконец, ещё один немаловажный плюс — относительно низкая цена — делает блоки питания Golden Field более доступными многим потребителям.
